Breadboard und Jumperkabel

Was ist ein Breadboard?

Ein Breadboard (Steckbrett) ist eine Experimentierplatine ohne Loeten. Man steckt Bauteile und Kabel einfach rein — perfekt zum Ausprobieren und Lernen.

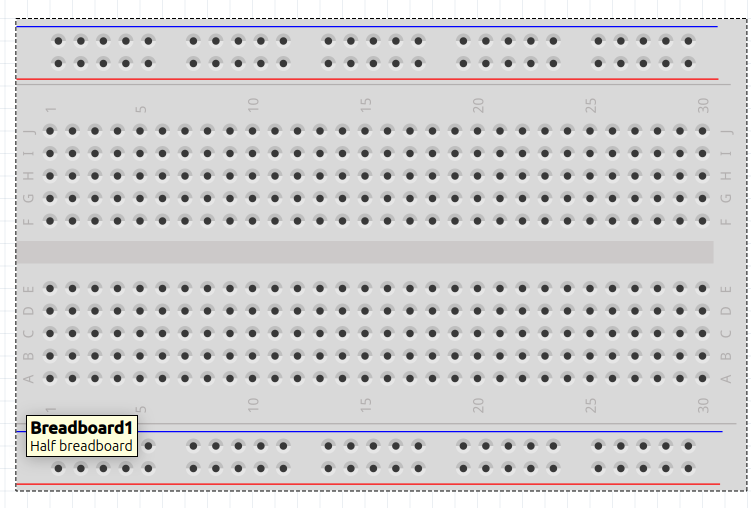

Wie ist ein Breadboard aufgebaut?

        a   b   c   d   e       f   g   h   i   j
      +---+---+---+---+---+   +---+---+---+---+---+
  1   | o   o   o   o   o |   | o   o   o   o   o |
      +                   +   +                   +
  2   | o   o   o   o   o |   | o   o   o   o   o |
      +                   +   +                   +
  3   | o   o   o   o   o |   | o   o   o   o   o |
      +                   +   +                   +
  :   |         :         |   |         :         |
      +                   +   +                   +
  30  | o   o   o   o   o |   | o   o   o   o   o |
      +---+---+---+---+---+   +---+---+---+---+---+
               links       Steg       rechts
         (a-e verbunden)     |   (f-j verbunden)
                             |
    NICHT verbunden! <-------+

  Am Rand: Stromschienen (laengs verbunden)
  +  +  +  +  +  +  +  +  +  +   ← rote Linie = Plus (5V)
  -  -  -  -  -  -  -  -  -  -   ← blaue Linie = Minus (GND)

Merke: In jeder Zeile (z.B. Zeile 5) sind die Loecher a-b-c-d-e
miteinander verbunden — aber NICHT mit f-g-h-i-j auf der anderen Seite!
Der Mittelsteg trennt links und rechts.

Die wichtigsten Regeln:

  1. 5er-Reihen (a-e und f-j): Die 5 Loecher in einer Reihe sind horizontal verbunden
  2. Wenn du etwas in Reihe 5, Loch "a" steckst, ist es automatisch mit b, c, d, e verbunden
  3. Mittelsteg: Die linke Haelfte (a-e) und rechte Haelfte (f-j) sind NICHT verbunden
  4. Stromschienen (am Rand): Die langen Reihen mit + und - sind vertikal verbunden
  5. Dort schliesst du 5V (rot, +) und GND (blau, -) an

Haeufige Fehler:

  • Taster nicht quer ueber den Mittelsteg gesteckt
  • Bauteil-Beine in derselben 5er-Reihe (= Kurzschluss!)
  • Stromschiene nicht mit Arduino verbunden
  • Kabel nicht fest genug eingesteckt

Jumperkabel (Dupont-Kabel)

Es gibt drei Arten:

Typ Stecker Verwendung
Male-Male (M-M) Stift ↔ Stift Breadboard ↔ Breadboard
Male-Female (M-F) Stift ↔ Buchse Arduino ↔ Sensor (mit Pins)
Female-Female (F-F) Buchse ↔ Buchse Sensor ↔ Sensor

Farbkonvention (Empfehlung):

  • Rot = Plus / VCC / 5V / 3.3V
  • Schwarz = Minus / GND
  • Andere Farben = Signalleitungen (Daten, Trigger, Echo, ...)

Tipp: Halte dich an diese Farbkonvention! Das macht Fehlersuche viel einfacher.

Schritt-fuer-Schritt: Erstes Breadboard-Projekt

  1. Arduino per USB anschliessen (noch keine Kabel!)
  2. Rotes Kabel von Arduino 5V zur roten Stromschiene (+)
  3. Schwarzes Kabel von Arduino GND zur blauen Stromschiene (-)
  4. Jetzt hast du Strom auf dem Breadboard
  5. Erst dann Bauteile und Signalkabel stecken
  6. Vor dem Einschalten: Nochmal alles pruefen!

Sicherheitsregeln

  1. Nie 5V direkt mit GND verbinden (Kurzschluss!)
  2. LEDs immer mit Vorwiderstand (220 Ohm)
  3. Keine 230V am Breadboard — nur Niederspannung!
  4. Kabel stecken/aendern nur wenn der Arduino nicht eingesteckt ist
  5. Wenn etwas heiss wird: Sofort USB abziehen!
