ALLNET 40-in-1 / Akustik | PWM (tone)

Der Piezo Speaker sendet einen Ton aus, sofern an die Pins Strom angelegt wird.

ALLNET 40-in-1 / Akustik | Digital

Der Buzzer sendet einen Ton aus, sofern ein Signal am TTL Pin anliegt.

ALLNET 40-in-1 / Anzeige | I2C

Durch das 8-fach LED PCB lassen sich 8 seperate LEDs mittels des I²C Busses ansteuern.

ALLNET 40-in-1 / Licht | Digital/PWM (3 Kanaele)

LED-Modul welche eine rote, blaue und grüne LED beinhaltet. Diese sind mittels gemeinsamer Kathode miteinander verbun...

ALLNET 40-in-1 / Licht | Digital

LED-Modul welche eine rote und grüne LED beinhaltet. Diese sind mittels gemeinsamer Kathode miteinander verbunden.

ALLNET 40-in-1 / Licht | Digital/PWM

Das Modul besitzt eine 1W LED, welche durch den Control Pin Ein bzw. Aus geschalten werden kann.

ALLNET 40-in-1 / Licht | Digital

Wird zwischen den beiden Pins eine Spannung angelegt, so fängt die LED an zu blinken.

ALLNET 40-in-1 / Motor | Digital (4 Phasen)

Der Sensor ermöglicht es den Stepper Motor mit dem Arduino zu betreiben.

ALLNET 40-in-1 / Optik | Digital/PWM

Eine Leuchtdiode, die im infraroten Bereich ausstrahlt.

ALLNET 40-in-1 / Schalten | Digital

Spannungsbereich: 250VAC / 10A | 30VDC / 10A Relais zum Schalten von höherer Spannungen mittels eines 5V Ausgangs. Das...

Bewegung/Motor | Digital + PWM

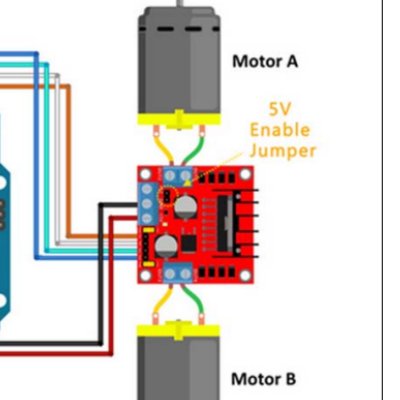

Der L298N ist ein Motortreiber-Board fuer bis zu 2 DC-Motoren. Er verstaerkt die schwachen Arduino-Signale zu kraeftigen...

Messbereich: Drehzahl variabel (PWM-gesteuert)

Bewegung/Motor | PWM

Kleiner Servomotor der sich auf einen bestimmten Winkel drehen kann (0–180°). Wird ueber ein PWM-Signal gesteuert. Ideal...

Messbereich: Drehwinkel: 0° bis 180°

Display/Anzeige | I2C

Ein kleines Textdisplay mit 2 Zeilen a 16 Zeichen. Mit I2C-Adapter braucht man nur 4 Kabel statt 16! Perfekt um Messwert...

Messbereich: 16 Zeichen x 2 Zeilen

Display/Anzeige | I2C

Kleines selbstleuchtendes OLED-Display mit 128x64 Pixeln. Anders als ein LCD braucht es keine Hintergrundbeleuchtung — j...

Messbereich: 128 x 64 Pixel, monochrom

Licht | Digital/PWM

Light Emitting Diode — leuchtet wenn Strom durchfliesst. IMMER mit Vorwiderstand verwenden (220 Ohm), sonst brennt sie s...

Licht | PWM

Eine LED mit drei Farben in einem Gehaeuse. Durch Mischen von Rot, Gruen und Blau (RGB) kann man fast jede Farbe erzeuge...

Schalten | Digital

Ein elektromagnetischer Schalter: der Arduino schaltet mit einem kleinen Signal einen grossen Stromkreis ein oder aus. D...

Messbereich: Schaltlast: bis 250V AC / 10A oder 30V DC / 10A

Ton/Akustik | Digital/PWM

Erzeugt Toene durch einen Piezo-Kristall. Mit der Arduino-Funktion tone() kann man verschiedene Frequenzen abspielen — s...

Messbereich: Frequenz: ca. 20 Hz bis 20 kHz

ALLNET 40-in-1 / Versorgung | —

Der ALLNET B34 ist ein linearer Spannungs regulierer. Er senkt eine anliegende 12V Spannung auf 5 und 3 Volt. Vareiert d...

ALLNET 40-in-1 / Versorgung | —

Der ALLNET B35 ist ein Spannungs regulierer. Er senkt eine anliegende 12V Spannung auf 5 und 3 Volt.

Aufbau | None

Steckbrett zum Aufbauen von Schaltungen ohne Loeten. Loecher in derselben Reihe (innerhalb der mittleren Zone) sind inte...

Elektronik | None

Ein Widerstand mit 1 000 Ohm. Im LDR-Spannungsteiler dieser Lektion macht er die Spannung am A0 in einem schoenen Bereic...

Elektronik | None

Ein Widerstand mit 10 000 Ohm. Wird oft als Pull-Down/Pull-Up fuer Taster gebraucht oder als oberer/unterer Teil eines S...

Licht | Digital

Kleines Modul mit 3 LEDs (rot/gelb/gruen) und integrierten Vorwiderstaenden. Wird direkt auf die Pins 11, 12, 13 und GND...

Verkabelung | None

Verbindungskabel mit Steckkontakten. Drei Sorten: m-m, m-w, w-w.

ALLNET 40-in-1 / Akustik | Analog + Digital (Schwelle)

In dieser Schaltung wird das Mikrofon ausgelesen und der ausgelesene Wert über die serielle Schnittstelle ausgegeben. ...

ALLNET 40-in-1 / Bewegung | Digital

Je nach Neigung, schließt ein Schalter die Eingangspins kurz.

ALLNET 40-in-1 / Bewegung | Digital

Der Sensor-Pin sendet ein Signal aus, sobald eine Erschütterung erkannt eird.

ALLNET 40-in-1 / Bewegung | Digital

Der Motion Detector gibt ein Signal aus, wenn eine Bewegung erkannt wird.

ALLNET 40-in-1 / Bewegung | Digital

Der Sensor legt ein Signal am OUT Pn an, wenn eine Vibration erkannt wird.

ALLNET 40-in-1 / Bio | Analog + Digital (Schwelle)

Digitaler Ausgang: Wird ein Herzschlag erkannt, wird hier ein Signal ausgegeben Analoger Ausgang: Direkter Messwert d...

ALLNET 40-in-1 / Eingabe | Analog (X, Y) + Digital (Knopf)

In diesem Programm werden die Werte des Joysticks (X und Y Achse sowie den Knopf (Z)) 10x pro Sekunde ausgelesen und üb...

ALLNET 40-in-1 / Eingabe | Digital

Der Sensor gibt ein Signal am OUT Pin aus, wenn er an den beiden silbernen Kontakten berührt wird. Das Programm gitbt...

ALLNET 40-in-1 / Eingabe | Digital

ALLNET 40-in-1 / Eingabe | Digital (Quadratur-Signal)

In dieser Schaltung wird ein Drehgeber mit Druckknopf ausgelesen. Ausgabe der Werte erfolgt über die serielle Schnittste...

ALLNET 40-in-1 / Eingabe | Analog

Der Widerstand des Potentiometers ändert sich je nach Stellung des Drehschalters. Hierdurch ändert sich die am Sensorpin...

ALLNET 40-in-1 / Magnetfeld | Digital

Ein Hallsensor reagiert auf magnetische Felder und setzt sie in elektrische Impulse um. Hallsensoren dienen dazu, berüh...

ALLNET 40-in-1 / Magnetfeld | Digital

Wird ein Magnetfeld detektiert, so werden die beiden Pins kurzgeschlossen bzw. ein Signal am PUT Pin angelegt.

ALLNET 40-in-1 / Optik | Analog + Digital

Bei dieser Schaltung werden die Werte des IR-Sensors über die Serielle Schnittstelle ausgegeben. Das Modul besteht aus ...

ALLNET 40-in-1 / Optik | Digital

In dieser Schaltung wird eine Lichtschranke als Schalter benutzt um eine LED zu schalten.

ALLNET 40-in-1 / Optik | Digital

Trägerfrequenz: 3 8kHz Kann Infrarotsignale empfangen und gibt diese am Signalausgang als digitale Abfolge aus. Zusä...

ALLNET 40-in-1 / Optik | Analog

LDR-Widerstand, dessen Widerstandswert bei hellerer Umgebung kleiner wird.

ALLNET 40-in-1 / Sicherheit | Analog + Digital

Diese Schaltung liest den analogen Flamesensor aus und gibt die Werte über Seriell aus. Weitere Bemerkungen stehen im S...

ALLNET 40-in-1 / Sicherheit | Analog + Digital (Schwelle)

Der Sensor legt eine unterschiedliche Spannung am OUT Pin an, je nach Gasmenge in der Luft.

ALLNET 40-in-1 / Temperatur | Analog + Digital (Schwelle bei B07)

Der Sensor ist ein Thermischer Resistor mit dem die Temperatur bestimmt werden kann. Die analogen Messwerte werden über ...

ALLNET 40-in-1 / Temperatur | 1-Wire (Dallas)

Kommunikationsprotokoll: 1-Wire Liefert eine 9 -12 Bit genaue Temperaturmessung über den 1-Wire Pin

ALLNET 40-in-1 / Temperatur | 1-Wire (proprietaer)

Chipsatz: DHT11 | Kommunikationsprotokoll: 1-Wire Messbereich Luftfeuchtigkeit: 20-90%RH Messbereich Temperatur: 0-50°C ...

ALLNET 40-in-1 / Temperatur | I2C

Der ALLNET B38 ist ein digitale Temperatur Sensor, mit dem über I²C kommuniziert wird.

Abstand/Ultraschall | Digital (Trigger/Echo)

Ultraschall-Abstandssensor. Sendet einen Schallimpuls und misst die Zeit bis das Echo zurueckkommt. Daraus berechnet man...

Messbereich: 2 cm bis 400 cm

Bewegung | Digital

Passiver Infrarot-Sensor — erkennt die Waermestrahlung von Menschen und Tieren. Wenn sich etwas Warmes im Sichtfeld bewe...

Messbereich: Reichweite bis 7 m, Erfassungswinkel ca. 120°

Eingabe | Digital

Der einfachste Sensor: ein Knopf. Wenn man drueckt, wird der Stromkreis geschlossen. Beim Breadboard aufpassen: die 4 Be...

Messbereich: Gedrueckt / Nicht gedrueckt

Licht | Analog

Ein lichtabhaengiger Widerstand (Light Dependent Resistor). Je heller es ist, desto kleiner wird sein Widerstand. Mit ei...

Messbereich: Dunkel (>1 MOhm) bis Hell (<100 Ohm)

Luftdruck/Temperatur | I2C (auch SPI moeglich)

Praeziser Luftdruck- und Temperatursensor von Bosch. Kommuniziert ueber I2C. Aus dem Luftdruck kann man die Hoehe ueber ...

Messbereich: Druck: 300–1100 hPa, Temperatur: -40 bis 85 °C

Magnetfeld | Analog

Ein Hall-Sensor misst Magnetfelder. Er nutzt den Hall-Effekt: Wenn ein Magnetfeld senkrecht durch den Sensor geht, entst...

Messbereich: Abhaengig vom Modell, typisch: -100 bis +100 mT

Temperatur | Analog

Analoger Temperatursensor von Analog Devices. Liefert eine Spannung, die linear mit der Temperatur waechst: 10 mV pro Gr...

Messbereich: -40 bis 125 Grad Celsius

Temperatur/Luftfeuchtigkeit | Digital (OneWire-aehnlich)

Digitaler Temperatur- und Luftfeuchtigkeitssensor. Liefert beide Messwerte ueber einen einzigen Datenpin. Etwas genauer ...

Messbereich: Temperatur: -40 bis 80 °C, Luftfeuchtigkeit: 0–100 % RH
