Lektion 2: Ampel — drei LEDs in Reihenfolge

leicht

Verkehrsampel mit dem Ampelbaustein. Pins 11, 12, 13 und GND.

Bauteile: Ampelbaustein (3 LEDs)

Was ihr macht

Steck den Ampelbaustein auf die Header-Leiste deines Arduino:
GND auf GND, dann die drei LED-Pins auf 11, 12, 13.
Lies den Sketch unten in Ruhe durch. Welche Reihenfolge der Phasen
programmiert er? Schreib die Phasen kurz auf.
Lade den Code auf den Arduino (Pfeil-Knopf in der IDE) und
beobachte: passt das zur echten Ampel an einer Strassenkreuzung?
Pruefe die Reihenfolge: In Deutschland gibt es rot+gelb
(gleich kommt gruen), aber kein gruen+gelb als eigene Phase.
Aendere die Zeiten so, dass rot laenger ist als gruen. Wie lang
ist eine Gelbphase real? Probier verschiedene Werte und vergleiche.

Zusatz-Aufgabe — Fussgaengerampel

Wenn ihr noch Lust habt: Baut eine Fussgaengerampel dazu! Eine rote
LED an Pin 10 und eine gruene LED an Pin 9 (jeweils langes Bein
in den Pin, kurzes Bein in GND — wie bei Lektion 1).

Den Code dafuer bekommt ihr nicht vorgegeben. Ihr kennt die
Befehle aus dem Sketch oben — pinMode, digitalWrite, delay —
und koennt sie benutzen, um die Fussgaengerampel zu steuern.

Regeln:
- Wenn die Verkehrsampel gruen ist: Fussgaenger sehen rot.
- Wenn die Verkehrsampel rot ist: Fussgaenger sehen gruen.
- Beide Ampeln muessen synchron laufen (also dieselbe Loop, dieselben Phasen).

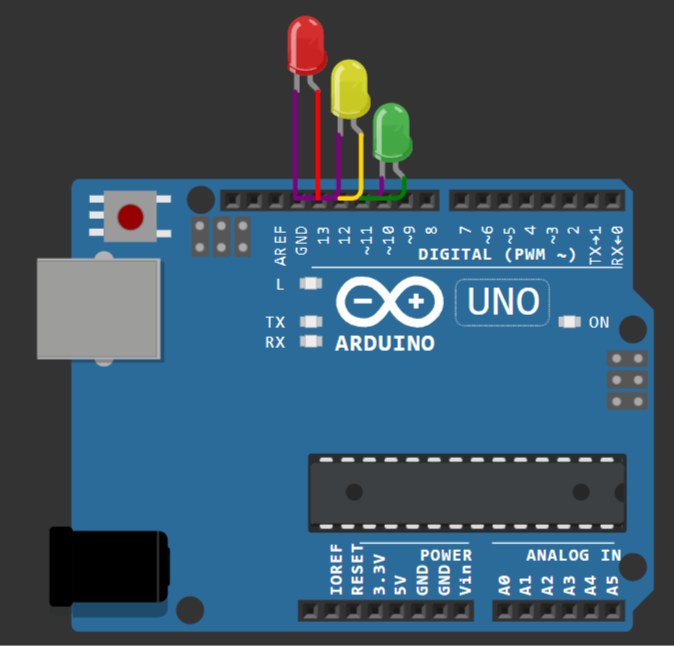

So sieht der Aufbau aus

Klick aufs Bild oeffnet Wokwi.

Der Sketch

Lest den Code in Ruhe durch — die Kommentare hinter // sagen euch, was jede Zeile macht.

// Drei LEDs auf den Pins 11 (rot), 12 (gelb), 13 (gruen)
// und gemeinsamer GND. Der Ampelbaustein passt direkt drauf.

const int rot   = 11;
const int gelb  = 12;
const int gruen = 13;

void setup() {
  pinMode(rot,   OUTPUT);
  pinMode(gelb,  OUTPUT);
  pinMode(gruen, OUTPUT);
}

void loop() {
  // ROT
  digitalWrite(rot, HIGH);
  digitalWrite(gelb, LOW);
  digitalWrite(gruen, LOW);
  delay(2000);

  // ROT + GELB (gleich kommt gruen!)
  digitalWrite(gelb, HIGH);
  delay(800);

  // GRUEN
  digitalWrite(rot, LOW);
  digitalWrite(gelb, LOW);
  digitalWrite(gruen, HIGH);
  delay(2000);

  // GELB
  digitalWrite(gruen, LOW);
  digitalWrite(gelb, HIGH);
  delay(800);

  digitalWrite(gelb, LOW);
}

Festgefahren? Lernhelfer fragen Troubleshooting Bauteile-Datenbank

Wokwi-Simulator — wenn euer realer Aufbau nicht laeuft, koennt ihr im Online-Simulator vergleichen. Im Wokwi oeffnen ↗

Hilfe (klick wenn ihr nicht weiterkommt)

Pinreihenfolge: rot=11, gelb=12, gruen=13. Wenn die falsche LED
leuchtet, hast du Pins vertauscht.
Eine "Phase" im Code ist immer: drei digitalWrite(...)-Zeilen
(eine pro LED) plus ein delay(...).
digitalWrite(11, HIGH) schaltet rot an, digitalWrite(11, LOW) aus.
Wenn nichts leuchtet: Sitzt der Ampelbaustein wirklich richtig herum?
GND-Pin gehoert auf den Arduino-GND.
