Lektion 1: Blink — deine erste LED

leicht

LED direkt zwischen Pin 13 und GND, dann zum Blinken bringen.

Bauteile: LED (einzeln)

Was ihr macht

Bau die Schaltung wie im Bild rechts: Steck die LED mit dem
langen Bein in Pin 13 und dem kurzen Bein in GND.
Schau dir den Sketch unten an. Was meinst du, was er macht?
Die Kommentare hinter // helfen dir.
Lade den Sketch auf deinen Arduino:
Verbinde den Arduino mit dem USB-Kabel mit dem Computer.
Zwei kleine LEDs auf dem Board sollten leuchten (POWER + LED13).
Oeffne in der Arduino IDE oben das Menue Werkzeuge → Board und
waehle "Arduino Uno". Dann Werkzeuge → Port und waehle den Port,
hinter dem "Arduino Uno" steht.
Klick oben links auf den Pfeil-Knopf (➜) "Hochladen".
Es dauert ein paar Sekunden — unten in der IDE siehst du die
Fortschritts-Meldungen.
Was passiert auf dem Board? Beobachte den Arduino genau.
Schau auch auf die kleine LED neben Pin 13.
Mache die LED schneller. Welche Zahl im Code musst du dafuer aendern?
Lade den geaenderten Code wieder hoch.
Aufloesungsvermoegen deines Auges: Mache die LED so schnell, dass
du das Blinken nicht mehr siehst. Bei welchem delay-Wert ist das?
Vergleicht in der Gruppe — sind eure Werte gleich?

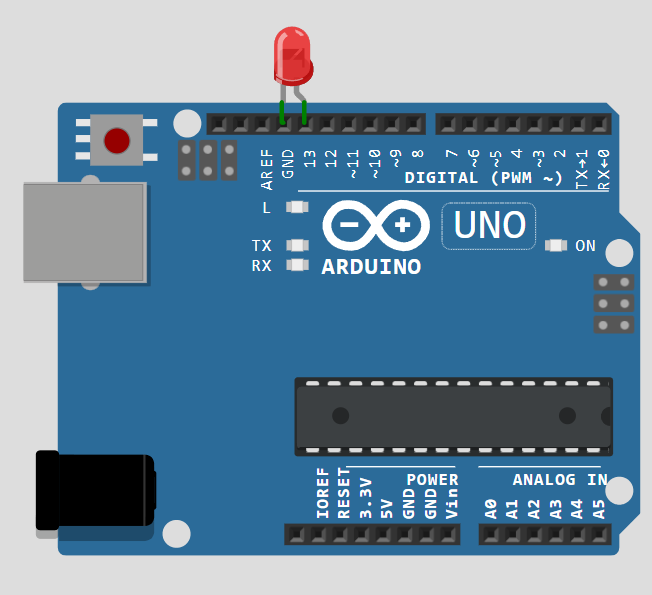

So sieht der Aufbau aus

Aufbau-Bild folgt
Wokwi-Vorschau ↗

Der Sketch

Lest den Code in Ruhe durch — die Kommentare hinter // sagen euch, was jede Zeile macht.

// Eine LED steckt zwischen Pin 13 und GND.
// Pin 13 hat zusaetzlich noch eine eingebaute LED auf dem Board —
// die blinkt einfach mit.

void setup() {
  pinMode(13, OUTPUT);    // Pin 13 wird ein Ausgang (5 V oder 0 V).
}

void loop() {
  digitalWrite(13, HIGH); // LED an (5 V)
  delay(1000);            // 1000 ms = 1 Sekunde warten
  digitalWrite(13, LOW);  // LED aus (0 V)
  delay(1000);            // wieder 1 Sekunde warten
}

Festgefahren? Lernhelfer fragen Troubleshooting Bauteile-Datenbank

Wokwi-Simulator — wenn euer realer Aufbau nicht laeuft, koennt ihr im Online-Simulator vergleichen. Im Wokwi oeffnen ↗

Hilfe (klick wenn ihr nicht weiterkommt)

delay(1000) heisst: 1000 Millisekunden warten. Probier delay(100),
dann delay(50), dann delay(20).
Vergiss nicht das Semikolon ; am Ende jeder Zeile — sonst meckert der Compiler.
Nichts geht mehr? Lade den Original-Sketch nochmal hoch, dann faengst du sauber an.
Pin 13 hat eine eingebaute LED. Wenn deine externe LED nicht leuchtet
aber die kleine onboard-LED blinkt: pruef die Kontakte deiner externen LED.
